Tìm cách đấu dây định vị xe máy vào ổ khóa an toàn, không hao bình là thắc mắc của rất nhiều chủ xe khi tự lắp đặt thiết bị định vị tại nhà. Việc đấu nối dây nguồn vào hệ thống ổ khóa mang lại hai lợi ích cốt lõi: giúp thiết bị nhận diện trạng thái khóa ACC cực kỳ nhạy bén để cảnh báo chống trộm kịp thời, đồng thời tối ưu hóa lượng điện năng tiêu thụ, bảo vệ tuổi thọ của bình ắc quy xe. Nhằm giúp bạn chủ động hơn trong việc lắp đặt và quản lý thiết bị, bài viết này sẽ hướng dẫn chi tiết sơ đồ mạch điện và quy trình đấu dây định vị vào ổ khóa chuẩn xác 100%. Cam kết chỉ với 5 phút theo dõi, bất kỳ ai cũng có thể thực hiện thành công và an toàn tuyệt đối.
Tại sao cần đấu dây định vị xe máy vào ổ khóa?
Nhiều người thường nghĩ lắp định vị xe máy chỉ cần nối 2 cực âm – dương vào bình ắc quy là xong. Tuy nhiên, nếu muốn thiết bị hoạt động thông minh và bảo vệ xe toàn diện, việc đấu dây định vị xe máy vào ổ khóa (dây ACC) là điều bắt buộc. Dưới đây là 3 lý do cốt lõi vì sao các chuyên gia kỹ thuật luôn khuyến cáo phương pháp lắp đặt này:
Quản lý và cập nhật trạng thái khóa xe (Tín hiệu ACC)
Dây ACC (Accessory) trên thiết bị định vị đóng vai trò như một “cảm biến” nhận biết tình trạng hoạt động của xe.
Khi bật khóa: Thiết bị ngay lập tức hiểu xe đang nổ máy hoặc sẵn sàng di chuyển, từ đó kích hoạt chế độ theo dõi thời gian thực (Real-time tracking).

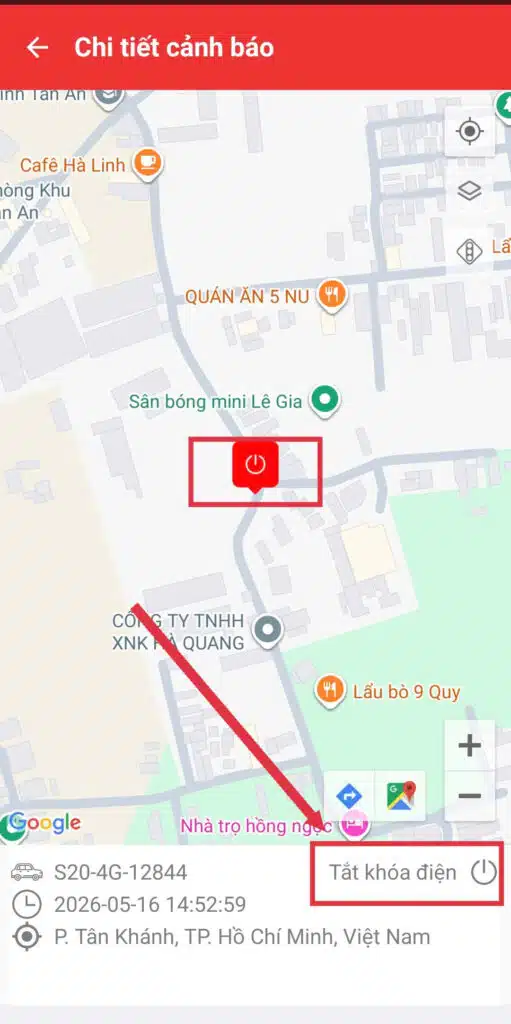

Khi tắt khóa: Định vị sẽ ghi nhận xe đã dừng.
Nhờ sự phân biệt rõ ràng này, hệ thống sẽ gửi các cảnh báo mở khóa trái phép, cảnh báo rung lắc chống trộm về điện thoại của bạn một cách chính xác tuyệt đối, không bị báo động giả.
Tối ưu hóa điện năng, chống hao bình ắc quy
Nỗi sợ lớn nhất của chủ xe khi gắn định vị là bị hao bình, dẫn đến tình trạng không đề được xe vào buổi sáng. Việc đấu nối vào dây sau ổ khóa chính là chìa khóa giải quyết triệt để vấn đề này.
Cơ chế hoạt động thông minh: Khi bạn tắt chìa khóa xe, tín hiệu điện qua dây ACC mất đi. Lúc này, thiết bị định vị xe máy sẽ tự động kích hoạt chế độ ngủ đông (Sleep Mode). Ở chế độ này, thiết bị chỉ tiêu thụ một lượng điện cực kỳ nhỏ (vài mA) để duy trì sóng GPS, giúp bảo vệ tuổi thọ bình ắc quy xe luôn khỏe mạnh, không lo chết bình dù bạn gửi xe cả tuần không chạy.
Đảm bảo dòng điện ổn định và an toàn cháy nổ
Hệ thống điện trên xe máy khá phức tạp, dòng điện từ máy phát khi xe tăng ga có thể đột ngột tăng cao. Cụm ổ khóa xe máy luôn nằm trong vùng được bảo vệ bởi hệ thống cầu chì tổng của xe.
Khi bạn trích nguồn điện từ ổ khóa để cấp cho định vị, thiết bị sẽ nghiễm nhiên nhận được một nguồn điện đã qua sàng lọc ổn định. Trong trường hợp xảy ra sự cố chập mạch hy hữu từ thiết bị, cầu chì sẽ tự ngắt, bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống điện zin của xe, loại bỏ hoàn toàn nguy cơ cháy nổ.
Chuẩn bị dụng cụ trước khi lắp đặt
Thiết bị định vị xe máy (loại có dây nguồn, dây ACC – thường là 3 dây hoặc 4 dây).
Đồng hồ đo vạn năng (VOM) hoặc bút thử điện 12V.
Kìm tuốt dây, băng keo điện chuyên dụng.
Dây rút nhựa (để cố định thiết bị).
Sơ đồ màu dây định vị và dây nguồn ổ khóa thông dụng
Mẹo nhỏ: Mỗi dòng xe (Honda, Yamaha, Suzuki…) có màu dây ổ khóa khác nhau. Việc xác định đúng màu dây là chìa khóa để lắp đặt thành công.
Quy ước màu dây của thiết bị định vị (Loại 4 dây tiêu chuẩn)
Dây Đỏ: Dây nguồn dương (+), nối trực tiếp vào nguồn điện trước ổ khóa (luôn có điện 12V).
Dây Đen: Dây nguồn âm (-), nối vào cực âm của bình hoặc bắt vào khung sườn xe (mát).
Dây Cam (hoặc Vàng/Trắng tùy hãng): Dây tín hiệu ACC, nối vào dây sau ổ khóa (chỉ có điện khi bật chìa khóa).
Dây Vàng: Dây điều khiển relay tắt máy từ xa (nếu có).
Cách tìm dây nguồn sau ổ khóa bằng bút thử điện
Bước 1: Tắt chìa khóa xe. Dùng bút thử điện đo các dây ở cụm ổ khóa. Dây nào làm đèn sáng (hoặc VOM báo 12V) thì đó là Dây trước ổ khóa (Nối với dây Đỏ định vị).
Bước 2: Bật chìa khóa xe lên (ON). Tìm trong các dây còn lại, dây nào làm đèn sáng lên, khi tắt khóa (OFF) đèn tắt đi -> Đó chính là Dây sau ổ khóa ACC (Nối với dây Cam định vị).
Hướng dẫn các bước đấu dây định vị vào ổ khóa chi tiết
Bước 1: Tháo dàn áo (vỏ nhựa) của xe để tiếp cận cụm ổ khóa hoặc rắc cắm ổ khóa.
Bước 2: Đấu dây nguồn âm và dương:
Trích nhẹ vỏ dây điện trước ổ khóa, quấn chặt dây Đỏ của định vị vào, sau đó quấn băng keo điện thật kỹ.
Bắt dây Đen của định vị vào ốc sườn xe hoặc cực âm bình ắc quy.
Bước 3: Đấu dây ACC vào sau ổ khóa: Trích dây sau ổ khóa vừa tìm được ở mục trên, nối dây Cam của định vị vào.
Bước 4: Cắm rắc nguồn vào thiết bị và kiểm tra đèn tín hiệu: Xem đèn GPS và GSM có sáng và nhấp nháy đúng chuẩn không.
Bước 5: Cố định thiết bị và hoàn thiện: Dùng dây rút cố định hộp định vị vào vị trí kín đáo, chống nước tốt dưới đầu xe. Lắp lại vỏ nhựa của xe.
Những lưu ý quan trọng để không bị hao bình, chập điện
Tuyệt đối không đấu nhầm dây: Nếu đấu nhầm dây ACC (Cam) vào dây luôn có điện, thiết bị sẽ hiểu lầm xe luôn bật máy, dẫn đến không thể ngủ đông và gây hao bình ắc quy.
Mối nối phải chắc chắn: Quấn băng keo điện loại tốt, không để lõi đồng hở ra ngoài gây chập cháy khi đi trời mưa hoặc rửa xe.
Chọn vị trí đặt định vị: Nên hướng mặt có ăng-ten GPS lên phía trên (không bị che chắn bởi kim loại) để bắt sóng tốt nhất.
