Việc tự lắp đặt camera lùi cho xe tải không chỉ giúp các bác tài tiết kiệm chi phí mà còn giúp bạn hiểu rõ hệ thống điện của “vợ hai”, dễ dàng xử lý khi gặp sự cố trên đường. Tuy nhiên, xe tải có đặc thù sử dụng hệ thống điện 24V (thay vì 12V như xe con), nếu đấu nối sai, nhẹ thì cháy cầu chì, nặng thì hỏng cả bộ camera và màn hình.
Bài viết này sẽ hướng dẫn chi tiết cách đấu dây camera lùi xe tải chuẩn kỹ thuật, an toàn tuyệt đối cho hệ thống điện 24V.
1. Chuẩn bị trước khi đấu nối
Trước khi bắt tay vào làm, bạn cần xác định rõ loại thiết bị mình đang có để tránh rủi ro chập cháy.
Dụng cụ cần thiết:
-
Bộ kìm tuốt dây, kìm cắt.
-
Băng dính điện chất lượng cao (cách điện tốt).
-
Đồng hồ đo điện đa năng (VOM) hoặc bút thử điện DC (quan trọng để tìm dây lửa/mát).
-
Dây rút nhựa, ống ruột gà (để luồn dây bảo vệ).
Lưu ý quan trọng về điện áp (12V vs 24V):
Hầu hết các dòng camera lùi giá rẻ trên thị trường là loại 12V dành cho xe con.
-
Trường hợp 1: Nếu bạn mua bộ Camera lùi xe tải chuyên dụng: Thiết bị này thường hỗ trợ dải điện áp rộng (12V – 24V), bạn có thể đấu trực tiếp.
-

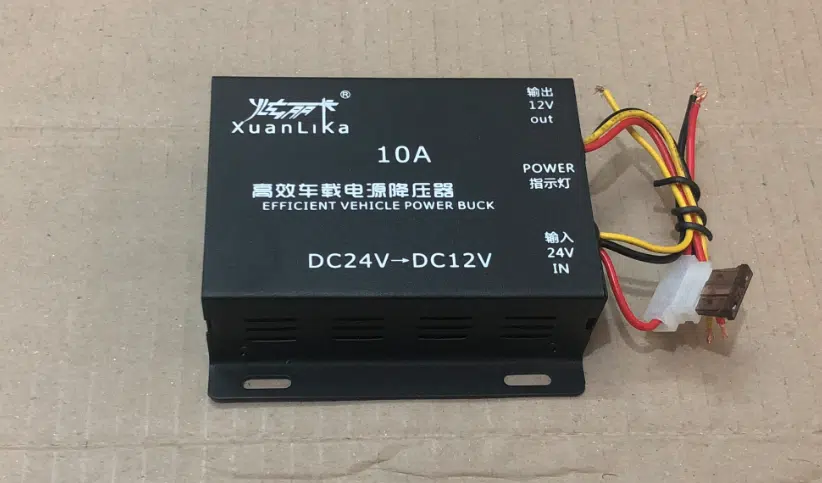

Trường hợp 2: Nếu bạn dùng camera lùi 12V lắp cho xe tải: Bắt buộc phải dùng Bộ chuyển đổi nguồn (Hạ áp) từ 24V xuống 12V. Tuyệt đối không đấu trực tiếp vào bình ắc quy 24V.

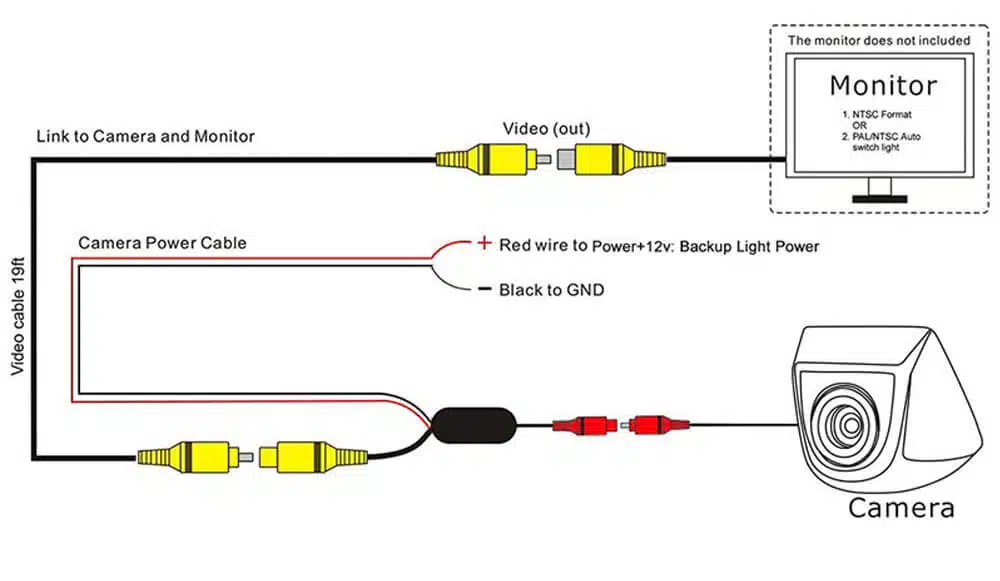

2. Sơ đồ nguyên lý hoạt động của Camera lùi xe tải
Hiểu nguyên lý sẽ giúp bạn đấu dây chính xác 100%. Hệ thống thường gồm 3 phần chính kết nối với nhau:
-
Mắt Camera: Gắn ở đuôi xe.
-
Màn hình hiển thị: Gắn trên Taplo cabin.
-
Dây tín hiệu AV: Dây dài (10m – 20m) nối từ đuôi lên cabin.
Nguyên lý kích hoạt: Khi tài xế cài số lùi (R) -> Đèn lùi sáng -> Cấp điện cho Camera hoạt động -> Đồng thời gửi tín hiệu kích (Trigger) lên màn hình -> Màn hình tự động chuyển sang chế độ hiển thị phía sau.
3. Quy trình 4 bước đấu dây camera lùi xe tải chi tiết
Bước 1: Xác định dây đèn lùi (Nguồn nuôi)
Đây là bước quan trọng nhất. Bạn cần tìm dây dương (+) và dây âm (-) của đèn lùi đuôi xe.
-
Nhờ người hỗ trợ lên cabin, bật khóa điện (không cần nổ máy) và cài số lùi (R).
-
Ra phía sau xe, dùng bút thử điện hoặc đồng hồ đo để xác định dây nào có điện (đèn lùi sáng).
-
Kết quả: Dây làm bút thử điện sáng là Dương đèn lùi (+). Dây còn lại hoặc sườn xe là Mát (-).
Bước 2: Đấu nguồn cho mắt Camera (Tại đuôi xe)
Mắt camera thường có 2 giắc: Giắc nguồn (đỏ/đen) và Giắc tín hiệu (vàng).
-
Dây Đỏ của camera: Đấu vào dây Dương (+) của đèn lùi.
-
Dây Đen của camera: Đấu vào dây Mát (-) của đèn lùi hoặc bắt vít chặt vào sườn xe (Sắt xi).
Bước 3: Đi dây tín hiệu dọc theo xe
-
Cắm giắc AV (màu vàng) của camera vào dây cáp dài (15-20m).
-
Luồn dây dọc theo sắt xi gầm xe lên cabin.
-
Lưu ý: Xe tải thùng dài, bạn nên luồn dây vào ống ruột gà để chống chuột cắn và đá văng làm đứt dây. Tránh đi dây sát ống xả (nhiệt độ cao) hoặc trục các-đăng (đang quay).
Bước 4: Đấu dây kích (Trigger) cho màn hình (Tại Cabin)
Trên sợi dây cáp tín hiệu AV dài chạy dọc xe, bạn sẽ thấy một sợi dây đỏ nhỏ đi kèm ở hai đầu giắc. Đây là dây kích tự động.
Cách đấu:
-
Tại đuôi xe: Đấu sợi dây đỏ nhỏ này chung với cực Dương (+) đèn lùi (chung với nguồn camera).
-
Tại Cabin: Tìm dây kích trên màn hình (thường ghi là Back, Reverse, hoặc Cam In). Đấu sợi dây đỏ nhỏ còn lại vào dây này.
-
Cắm giắc AV vào cổng CAM IN trên màn hình.
4. Các lỗi thường gặp khi tự lắp và cách khắc phục
Sau khi lắp xong, nếu gặp sự cố, hãy kiểm tra các lỗi sau:
Camera không lên hình, màn hình tối đen
-
Nguyên nhân: Có thể do mất nguồn hoặc đấu sai dây kích.
-

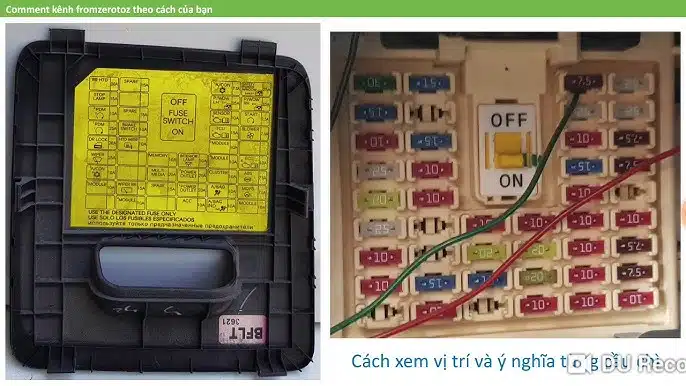

Khắc phục: Kiểm tra lại cầu chì, đảm bảo dây mát (-) tiếp xúc tốt với sườn xe (cạo sạch sơn chỗ bắt vít mát). Kiểm tra dây kích đã đấu đúng dây “Back/Reverse” trên màn hình chưa.
Hình ảnh bị nhiễu hạt, chập chờn khi nổ máy
-
Nguyên nhân: Do nguồn điện xe tải không ổn định hoặc dây tín hiệu đi qua vùng nhiễm từ.
-
Khắc phục: Lắp thêm bộ lọc nhiễu nguồn hoặc đi lại dây tín hiệu tránh xa các bó dây điện chính của xe.
Camera bị mờ do nước vào
-
Nguyên nhân: Mối nối không kín hoặc camera chất lượng kém.
-
Khắc phục: Sấy khô mắt cam, dùng keo silicon gia cố. Nếu không hết, bạn nên cân nhắc thay thế các dòng Camera lùi xe tải chống nước IP68 để đảm bảo độ bền lâu dài.
Việc đấu dây camera lùi cho xe tải không quá phức tạp về mặt lý thuyết, nhưng đòi hỏi sự cẩn thận, đặc biệt là với hệ thống điện 24V. Chỉ cần một chút sơ suất để dây dương chạm mát, bạn có thể gây chập cháy hệ thống điện trên xe.
Nếu bạn không có đủ dụng cụ hoặc không tự tin vào tay nghề điện của mình, lời khuyên chân thành là nên mang xe đến các gara uy tín hoặc chọn mua các bộ sản phẩm hỗ trợ lắp đặt tận nơi.
